Création d’un fichier pour les informations relatives aux messages

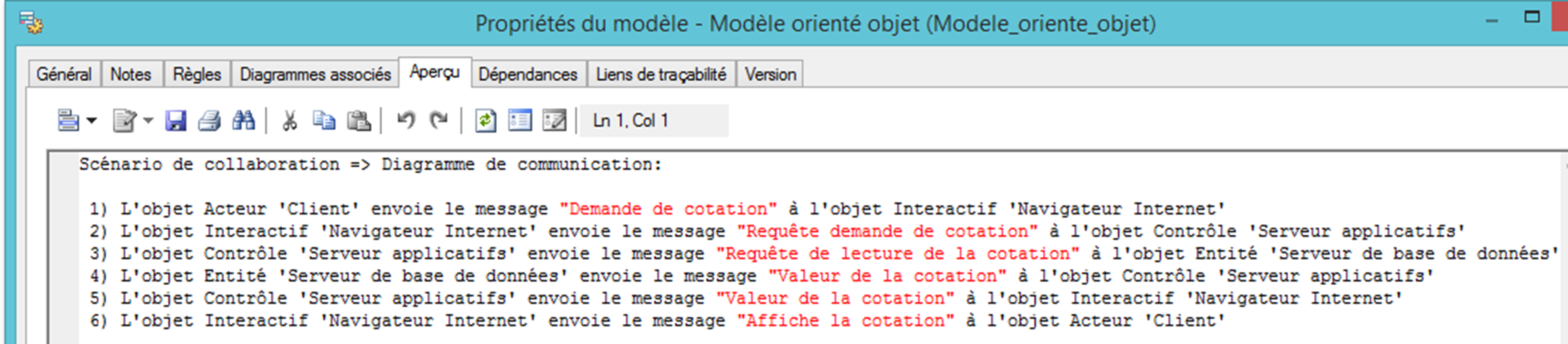

Après avoir créé des templates afin d’extraire les informations relatives aux messages dans le modèle, nous devons maintenant créer un fichier afin d’afficher les messages au niveau de l’onglet « Aperçu » de la feuille de propriétés de Diagramme.
Nous allons définir le fichier sur la métaclasse BasePackage, qui est une classe commune pour tous les packages et modèles, et nous allons boucler sur les diagrammes de communication du modèle afin d’évaluer le template description (template maître) défini par la métaclasse CommunicationDiagram.
Au niveau de la propriété de la métaclasse BasePackage on a sélectionné « CodageANSI » et « Utiliser la hiérarchie des packages comme chemin d’accès »
Profile=>BasePackage=>GeneratedFiles=>Descriptifs des communications
.foreach_item(CollaborationDiagrams) %description% .next( )
